La Zf.Ger.38 es una ametralladora de entrenamiento alemana con disparo de fogueo, también utilizada para defensa estática. Cuando los Aliados examinaron las armas capturada, encontraron un dispositivo clasificado como "cañón de resorte" o "ametralladora de defensa estática activada por cable trampa". Se trataba de un dispositivo de práctica llamado "Zielfeuergerät 38".
La Zf.Ger.38 es un arma de entrenamiento con cargador accionado por retroceso, que utiliza balas de fogueo de 7,92×57 mm. Su construcción simple se implementó de forma robusta y se redujo a las piezas funcionales más esenciales. El dispositivo funciona como un arma accionada por retroceso con el cerrojo desbloqueado únicamente en modo automático.
Para realizar ejercicios realistas en las zonas de entrenamiento, era necesario crear un enemigo bien armado. Para ello, la empresa C.G. Haenel de Suhl desarrolló un dispositivo de fogueo del calibre estándar alemán 7,92 x 57 mm, capaz de disparar contra los soldados atacantes.
La construcción, sencilla, era robusta y se redujo a las piezas funcionales más esenciales. El dispositivo funciona como un arma accionada por retroceso con el cerrojo desbloqueado únicamente en modo automático. Carece de selector de disparo para un solo disparo. Como en la mayoría de los primeros subfusiles, el seguro consiste en un recorte en la carcasa, donde se puede enganchar la manivela de amartillado. Este mantiene el cerrojo retraído en su posición trasera.
La carcasa (receptor) es un tubo de hierro de 76 cm de largo con un espesor de pared de 5 mm. Tras desenroscar la tapa trasera, se pueden extraer el resorte y el cerrojo. El resorte de 28,7″ de largo está nuevamente bien protegido contra el barro y la suciedad por un tubo metálico telescópico de dos piezas, en cuyo extremo frontal se atornilla el percutor de 6″ de largo. Este percutor inusualmente largo atraviesa todo el cerrojo.
Dado que el dispositivo estaba diseñado exclusivamente para disparar munición de fogueo, bastaba con un cerrojo ligero y desbloqueado. Pesa tan solo 320 g. El peso total de un Zielfeuergerät completo (sin cargador) es de aproximadamente 10 kg.
Una ZfG38 sin bípode para instalar en maquetas de tanques.
https://www.forgottenweapons.com/light- ... chine-gun/
La mayoría de los cañones estaban hechos de tubos metálicos pesados sin estrías. Sin embargo, se conocen algunos ejemplares con cañones de ametralladora modificados. Probablemente, estos cañones estriados incitaron a los aliados a creer que habían encontrado un resorte. El cañón se puede extraer desenroscando la tuerca grande situada en la parte delantera de la carcasa.
El cartucho de fogueo alemán "Platzpatrone 33" tenía balas de madera ahuecadas que solían destruirse por la presión de los gases de la pólvora. En cualquier caso, se atornillaba a la boca del cañón un accesorio con cuatro púas longitudinales en su interior para destrozar las piezas de madera más grandes. La seguridad era importante durante los ejercicios prebélicos.

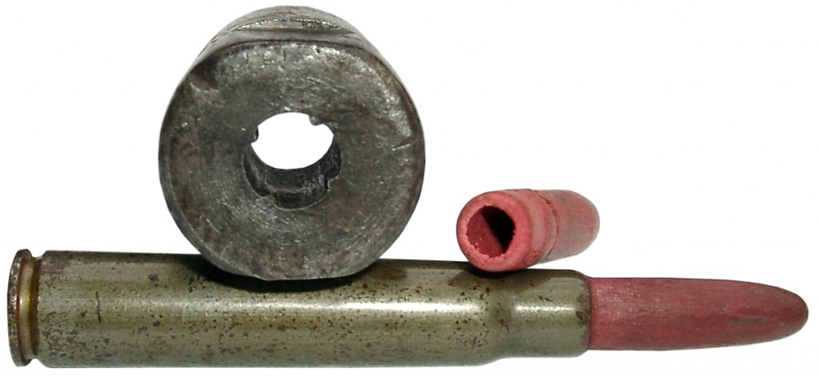

Las balas de madera huecas del Platzpatrone 33 solían ser destruidas por los gases de la pólvora, pero el dispositivo de boca proporcionaba mayor seguridad a los soldados durante el entrenamiento. Los proyectiles de la foto fueron fabricados en 1943 por Munitionsfabriken (anteriormente Sellier & Bellot) en Vlasim (Checoslovaquia ocupada).
https://www.forgottenweapons.com/light- ... chine-gun/
El mecanismo del gatillo se encuentra en la parte superior de la carcasa. Se puede soltar tirando desde atrás o presionando desde delante. Dado que la manivela de amartillado se mueve con el cerrojo, su recorrido está protegido por un robusto soporte metálico.
En el lado izquierdo de la carcasa se encuentra el alojamiento para un cargador curvo de 70 cartuchos. Presenta una gran similitud con el cargador de 25 cartuchos de la ametralladora ligera MG13, lo que da la impresión de que se han soldado dos cargadores de la MG13. Esto es un error, aunque es posible utilizar los cargadores de la ZfG38 en la MG13, pero no al revés. Existen excavaciones en primera línea que muestran el uso de cargadores de la ZfG38 en combate.
El Zielfeuergerät 38 se fabricó en dos versiones: un modelo para su instalación en maquetas de tanques y otro para uso terrestre. Ambas no difieren en tecnología, pero esta última contaba con un bípode y un espolón de cola ajustable verticalmente. Además, el cañón del cañón terrestre es más corto (8"). Por encima de la placa de montaje del espolón se utilizó un ojal soldado para pasar el cable fijado al mecanismo del gatillo. Los orificios en las patas del bípode permitían fijar la ZfG al suelo. La protección de la manivela de amartillado se utilizaba principalmente en modelos utilizados en maquetas de tanques.
Ambos modelos de la ZfG figuran en la normativa secreta D.97/1+ “Geräteliste” (lista de equipo) del 1 de julio de 1943, en la sección “Machinengewehre / Lehr- und Übungsgerät” (ametralladoras/dispositivos de entrenamiento) con los números de equipo 8012 y 8014. Curiosamente, no se indica un cargador común, sino uno propio para cada modelo (números de equipo 8013 y 8015). No se ha podido determinar si estos difieren en alguna forma. Todos los cargadores conocidos por el autor son intercambiables y no se distinguen entre sí. Quizás el cargador del tanque era de tambor debido al espacio limitado en la torreta.
Ambos modelos del Zielfeuergerät llevan la marca "Zf.Ger.38", así como el número de serie, el año de construcción y el logotipo de Haenel en la carcasa. La maqueta del tanque también lleva la marca "Pz.Kpfwg.Nachb." (Panzerkampfwagen-Nachbildung / maqueta de tanque). En casi todas las partes del arma se puede encontrar el número "37" del Waffenamt. Algunos cerrojos llevan una estrella estampada, cuyo significado se desconoce.
El significado de la estrella estampada en algunos cerrojos aún se desconoce. La historia de esta unidad de entrenamiento es desconocida y tampoco se conoce ningún manual de regulación ni de operación. Afortunadamente, algunos documentos sobrevivieron al período de ocupación soviético en el archivo de Suhl/Turingia (antigua Alemania Oriental). De un informe dirigido a los comandantes rusos de la ciudad de Suhl (comisión Spassow) de julio de 1945, relativo al número de armas y dispositivos fabricados por Haenel durante la guerra, se desprende que, de ambos modelos, se fabricaron 6103 unidades. Curiosamente, la cifra completa se especifica en el año 1939. Parece que, desde entonces, no se fabricaron más ZfG. Quizás no hubo necesidad de dispositivos de fogueo tras el comienzo de la Segunda Guerra Mundial. Además, la lista no diferencia claramente entre los dos modelos: detrás de la designación del modelo "Zf.38 u.Zf.38 Pz." se escribe a máquina "4256" y, además, "1847" escrito a mano.
Hasta el momento no se han encontrado otros documentos y los informes de la investigación estadounidense son de poca utilidad: supuestamente basados en un documento alemán capturado, los informes indican que el ZfG38 se había utilizado para medir distancias. Nuevas "pruebas" (que lamentablemente no se detallan) confirmarían que también se utilizó como arma defensiva con mecanismo de disparo y como arma para emboscadas.
El diseñador de armas alemán e ingeniero jefe de la fábrica Gustloff, Barnitzke, trabajó en una ametralladora con cerrojo desbloqueado hacia el final de la guerra. El arma simplificada debería acelerar el proceso de fabricación y posiblemente reemplazar a la MG42. Los documentos de Barnitzke, capturados por el ejército estadounidense en Suhl, así como sus grabaciones de posguerra, indican claramente que una ametralladora de este tipo no es viable porque el cerrojo necesitaría un peso de al menos 4 kg. Varios intentos de usar un cerrojo más ligero fracasaron o no condujeron a soluciones viables.
